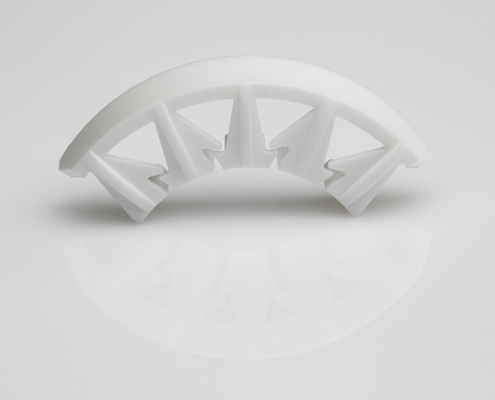

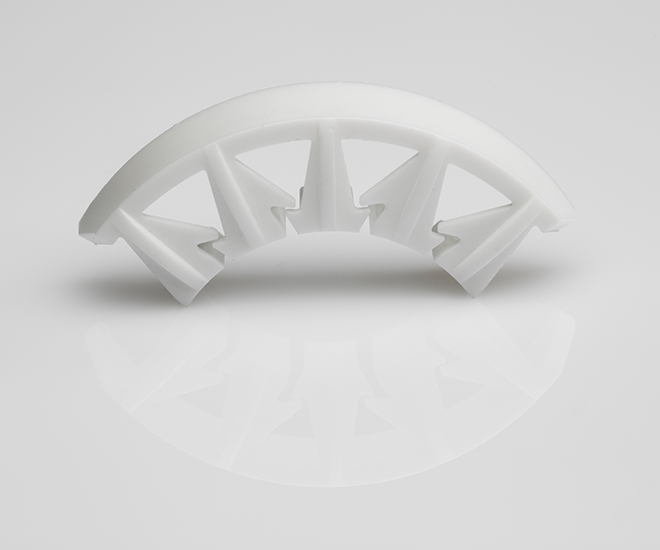

Trosbeugel
Uit de failliete boedel verkrijgt Bato Plastics eveneens een matrijs van een trosbeugel. Ook hiervan ontbreekt de CAD-tekening. Mijn klant wil laten onderzoeken of er aan de hand van een 3D CAD-model een nieuwe matrijs kan worden ontworpen.
Situatie

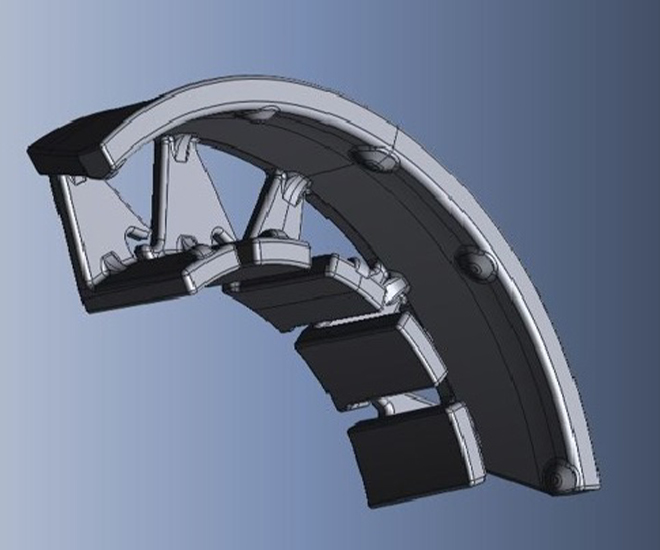

De trosbeugel is 3D gelaserscand met een GOM-scanner. Dit uiterst nauwkeurige apparaat scant op 4µm (oftewel 0,004 mm) precies en kan drie keer dieper scannen Op basis van de puntenwolk werd een zuiver 3D CAD-model worden gemaakt. Maarten Oostdam verkreeg de afrondingen en lossingen uit de scandata.
Onze taak
Ondanks het ontbreken van het 3D CAD-tekening van de trosbeugel kan de matrijs opnieuw worden gemaakt. Het 3D CAD-model dat Oostdam Engineering heeft aangeleverd is van dusdanige kwaliteit dat de matrijs verder kan worden ontwikkeld. Gert-Jan Spierings van Bato Plastics was zeer tevreden met het resultaat van het onderzoek.
Gebruikte technieken
Technieken
- 3-D scannen
- 3e generatie reverse engineering
